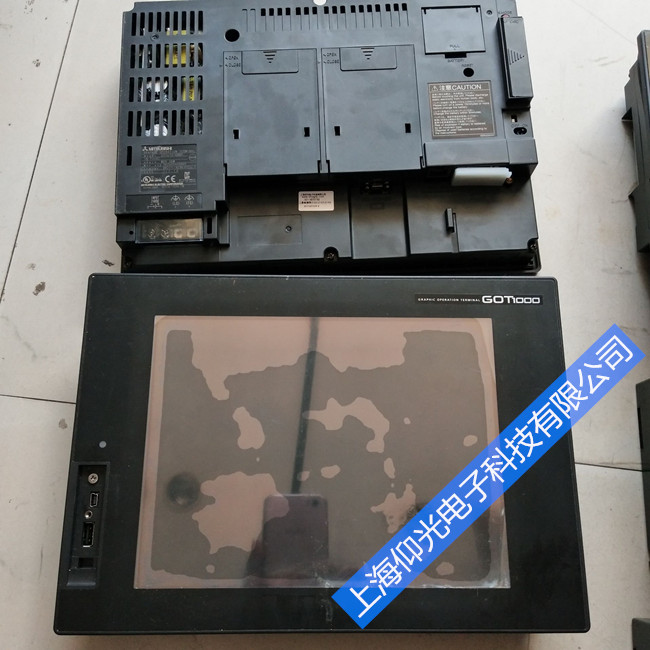

三菱觸摸屏故障維修；
該板出現故障時，整機表現出的常見故障有：
1.無光柵（黑屏），有伴音。
2.開機瞬間有光柵但很快消失。
這種故障多出現在多燈顯示器中(15in以上)，因某只燈管損壞、接觸不良而造成輸出電流平衡保護電路啟動。
3.開機后有光柵，工作一段時間光柵消失。
4.機內出現異常叫聲。
5.指示燈亮，無光柵無伴音黑屏。
檢修此種故障時，先檢BACKLIGHT-ON(背光燈啟動信號)電平是否變化，高壓末級供電是否正常，然后用金屬工具尖端碰觸升壓變壓器輸出端，看是否有藍色放電火花，如果有火花就檢查代換CCFL、高壓輸出電容：反之，則檢查高壓形成電路。
三菱觸摸屏維修案例分析
GT1030三菱觸摸屏如何使用USB進行數據傳輸？
使用USB轉232電纜 + QC30R2 連接，注意要在軟件中選擇合適的COM口
三菱觸摸屏突然斷電了，之后會怎么動作？
瞬時掉電<5ms時，繼續動作。長時間停電、電壓低的時候，觸摸屏動作停止；恢復上電之后將會自動重啟。
三菱觸摸屏液晶屏有亮點、黑點，而且閃爍，是不是觸摸屏不好？
三菱觸摸屏有亮點(一直點亮的點)和黑點(不點亮的點)發生是液晶屏的特性。液晶屏中有非常多的顯示元件，因此不能保證100％不出現亮點和黑點。此外，根據顯示色不同，可能有閃爍出現。出現亮點、黑點或者閃爍，并不是產品不好或者故障，而是其特性。
如何在三菱觸摸屏系統菜單當中進行通訊監視？
可以通過同時觸摸屏幕左右上角進入系統菜單，然后觸摸‘通訊設置’，接著觸摸‘通訊監視’，其中黑底白字部分表示不執行發送或者接收。
三菱觸摸屏的觸摸定位不準確，如何校準？
進入觸摸屏系統菜單設置界面，選擇‘校準’菜單，精確點擊[+]號直到返回菜單設置界面即可
三菱觸摸屏實用菜單功能的啟動方式。
1.無工程數據時，上電之后，觸摸OK鍵即可以顯示實用菜單。
2.顯示編寫的畫面時，默認出廠設置是觸摸左上角，即可顯示實用菜單。 3.在畫面中設置擴展功能開關，選擇實用菜單，即可顯示實用菜單。
使用三菱觸摸屏時如何讓窗口自動彈出？
為窗口切換軟元件賦值,數值為指定彈出窗口的編號即可。
GT10系列三菱觸摸屏可以仿真嗎
使用GT Simulator3新軟件可以仿真，軟件版本需要在1.22Y以上支持。
報警記錄顯示當中，可不可以使用不同的軟元件報警？
不可以，因為在三菱觸摸屏GT10系列報警記錄軟元件公共設置中，軟元件設定只能選擇連續方式，不能選擇隨機方式，因此只能選擇連續的軟元件實現報警記錄顯示功能。
鍵代碼開關當中的梯形圖顯示為什么按下無效？
GT10系列的三菱觸摸屏沒有梯形圖監視的功能。
當位軟元件為ON或者OFF時，可分別切換不同的畫面嗎？
當三菱觸摸屏位軟元件為ON或者OFF時，可以分別切換不同的畫面。畫面的切換是通過給畫面切換軟元件賦值，畫面切換軟元件為字軟元件。通過狀態監視功能中的設置條件位軟元件的狀態，并且在動作中給畫面切換軟元件賦值為固定值即可。
輸入數值怎么和文本顯示的文字對應？
回答：將需要顯示的文本登錄到注釋或者注釋組當中。然后使用注釋顯示（字），顯示與字軟元件的值相對應的注釋的功能。
如何安裝三菱觸摸屏GT10的基本OS,通訊驅動OS？
回答：按住右下角，上電。會出現安裝畫面，通過軟件進行安裝基本OS,通訊驅動OS
如何使三菱觸摸屏GT1030-LBL-C上出現install os的安裝界面
回答：上電常按右下角
三菱觸摸屏GT12系列
三菱觸摸屏GT12可以通過MODBUS與PLC通訊嗎？
回答：可以連接支持 MODBUS/RTU協議的標準設備
記錄趨勢圖中的年月軟元件怎么設定？
回答：將“年”的數值顯示中軟元件運算，屏蔽低4位，AND FF00，并且右移8位。將“月”的數值顯示中軟元件運算，屏蔽高4位，AND 00FF。
三菱觸摸屏使用多點連接的方式最多可以連接多長距離？
回答：包括串口多點連接模塊（GT01-CRS4-M)和PLC之間的距離最大可以擴展500米
三菱觸摸屏開關可以輸入數值嗎？
回答：數據寫入開關可以實現將固定值或者間接的軟元件值輸入當前軟元件中，但是都無法實現彈出數值輸入鍵盤輸入數值。
三菱觸摸屏GT12的連接電纜怎么在連接手冊上找到？
回答：GT12系列是GT11系列的升級版，GT12系列的電纜根據GT11系列的查找。GT12系列有以太網接口，以太網的連接方式，根據GT15系列查找即可。
三菱觸摸屏矩陣阻抗模式和模擬阻抗模式的區別？
回答：三菱觸摸屏面板有2種，模擬量（矩陣阻抗模式）和數字量（模擬阻抗模式)。模擬量：可以同時按2點，精度差，定位塊數字量：只能按1點，如果按2點，觸摸屏無法判斷具體一點，誤認為是一區域中心，中間會動作，定位點。
三菱觸摸屏重疊窗口和疊加窗口有什么區別？
回答：重疊窗口是基本畫面中彈出的窗口。可以通過手動移動和關閉窗口。疊加窗口是基本畫面中合成顯示的窗口。重疊窗口與疊加窗口最多都只能同時顯示2個窗口。
三菱觸摸屏GT12可以多點同時觸摸嗎？
回答：不能，GT12系列的觸摸面板方式為模擬電阻膜方式，同時按顯示屏上兩個點，如果所按處的中心附近有開關，可能會導致該開關動作，因此僅對應1點觸摸。
三菱觸摸屏退出設置了密碼的畫面，重新進入該畫面怎么才能仍舊需要輸入密碼？
回答：將退出該保密畫面的畫面切換開關，改成多用動作開關。設置兩個動作，分別為設置字軟元件為安全等級軟元件，固定值設為0，使安全等級返回為0；以及基本切換，填入所需返回的畫面號。
三菱觸摸屏GT15/GT16系列
請教三菱觸摸屏GT16的RS422串行的特殊性？
回答：是特殊接口。需要GT16-C0
