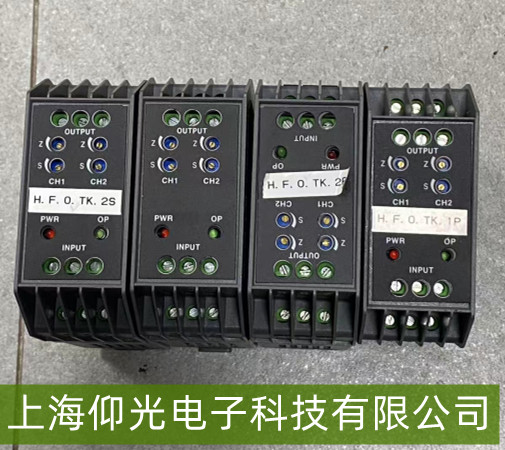

信號分配器 OP燈報警常亮故障維修
信號分配器OP報警常亮（輸入超限與邏輯電路故障）的檢修指南，
結合工業信號處理設備常見故障邏輯整理：
一、故障現象與報警含義
信號分配器OP報警常亮通常表示系統檢測到輸入信號超出設定范圍（輸入超限）或內部邏輯電路異常（如短路、芯片故障）。OP報警是設備自診斷功能的直觀反饋，需優先區分是輸入信號問題（外部源頭異常）還是分配器自身故障（電路/邏輯問題）。常見于工業自動化、儀表控制系統中的多路信號分配場景。
二、輸入超限故障檢修
輸入信號范圍驗證
查閱信號分配器說明書，確認其設計的標準輸入信號類型與量程（如4-20mA、0-10V、熱電偶/熱電阻類型等）。使用萬用表或信號校驗儀直接測量輸入端子的實際信號值：
若輸入為電流信號（如4-20mA），測量回路電流（串聯萬用表電流檔）；若為電壓信號（如0-10V），測量端子間電壓（并聯萬用表電壓檔）。
超限典型場景：輸入信號＜4mA（電流）或＞20mA（電流）、＜0V（電壓）或＞10V（電壓），或熱電偶/熱電阻信號因斷線、短路產生異常值（如熱電偶斷線可能輸出0V或滿量程）。
信號源頭排查
傳感器故障：檢查與分配器連接的傳感器（如壓力變送器、溫度探頭）是否損壞（如膜片破裂、熱電偶斷線）、供電是否正常（如變送器需24V DC供電）。
線路干擾/破損：檢查輸入信號線是否受強電磁干擾（如靠近電機/變頻器）、是否存在斷路/短路（用萬用表測通斷與絕緣電阻＞1MΩ）、線纜接頭是否氧化松動（重點排查潮濕/振動環境下的端子）。
量程設置錯誤：確認分配器或上位機系統的輸入量程參數是否與傳感器匹配（如將0-100℃的熱電阻誤設為0-50℃量程，導致信號顯示超限）。
三、邏輯電路故障檢修
分配器自檢與指示燈狀態
觀察分配器面板其他指示燈（如電源燈、通信燈）：若僅OP報警亮，電源正常，說明邏輯處理電路可能檢測到輸入信號異常觸發保護；若電源燈不亮或通信燈異常，可能為更嚴重的內部電源/芯片故障。
內部電路檢測
短路/斷路檢查：斷電后打開分配器外殼（需防靜電操作），檢查邏輯電路板上是否有元件燒焦（如電容鼓包、電阻燒黑）、焊點脫焊（尤其是輸入信號處理芯片周圍的焊點）。
關鍵芯片與元件：輸入信號調理電路（如運放芯片、AD轉換模塊）故障可能導致信號誤判為超限；邏輯處理芯片（如單片機）異常可能錯誤觸發OP報警。可用萬用表測量芯片供電電壓（如5V/3.3V是否穩定），或對比正常分配器的電路參數（需專業經驗）。
接地與屏蔽：檢查分配器接地是否可靠（接地不良易引入干擾導致邏輯誤判），信號屏蔽層是否單端接地（避免共模干擾）。
復位與軟件重置
部分分配器支持硬件復位（如按住復位鍵10秒）或軟件參數重置（通過配置軟件恢復默認設置），可嘗試清除誤觸發的報警邏輯（需先排除輸入信號問題后再操作）。
