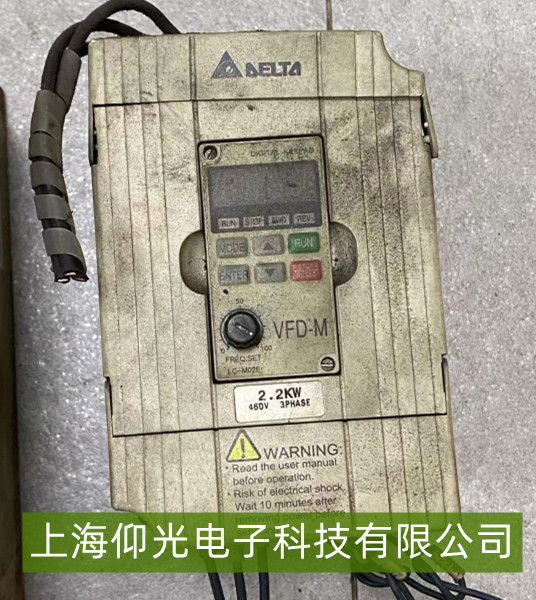

臺達VFD-M變頻器過流(OC)故障分析與解決方案
臺達VFD-M變頻器出現過流(OC)故障時,變頻器會停止輸出并報錯,影響設備的正常運行。以下是對該故障的分析與解決方案。
負載方面
負載過重:當電機所驅動的負載超過了其額定負載能力時,電機需要更大的電流來維持運轉,從而導致變頻器輸出電流過大。例如,機械設備卡死、傳動皮帶過緊等情況,都會使負載突然增大。
負載突變:在運行過程中,如果負載突然發生變化,如電機啟動時負載瞬間增加,或者運行中負載突然消失又迅速恢復,變頻器可能無法及時調整輸出電流,進而引發過流故障。
電機故障:電機繞組短路、接地等故障會導致電機的電阻減小,電流增大。例如,電機長期運行,繞組絕緣老化破損,就可能造成繞組間短路,使電機電流異常升高。
電機參數設置不當:如果變頻器中設置的電機額定電流、額定功率等參數與實際電機參數不匹配,變頻器可能無法正確控制電機電流,容易出現過流故障。
變頻器自身方面
加速時間過短:如果變頻器的加速時間設置過短,電機在啟動過程中電流會急劇上升,可能超過變頻器的過流保護值。
變頻器內部電路故障:如電流檢測電路故障,可能會導致檢測到的電流值不準確,誤觸發過流保護;逆變模塊損壞也可能引起輸出電流異常。
二、解決方案
負載方面
檢查負載是否過重或存在突變情況,對機械設備進行檢查和調整,確保負載在電機額定范圍內。例如,松開過緊的傳動皮帶,排除機械設備卡死故障。
電機方面
對電機進行全面檢查,使用絕緣電阻表檢測電機繞組絕緣情況,判斷是否存在短路、接地故障。若電機參數設置不當,需準確測量電機的實際參數,并在變頻器中進行正確設置。
變頻器自身方面
適當延長變頻器的加速時間,避免電機啟動時電流過大。若懷疑變頻器內部電路故障,可使用專業檢測設備進行檢測,對于損壞的元件,如電流檢測電路中的電阻、電容,逆變模塊等,應及時更換。
