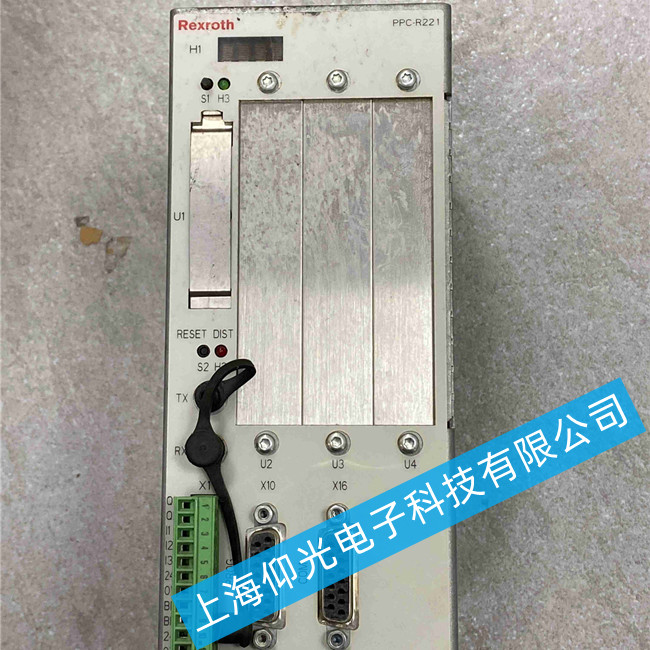

力士樂工控機維修 VPB40.4D1P花屏故障維修方法
力士樂工控機故障現象與初步診斷
在動手維修前，需準確判斷故障類型，避免盲目操作導致二次損壞。
無法開機（上電無反應）：電源指示燈不亮，風扇不轉。通常由電源模塊損壞、主板供電電路短路或CPU燒毀引起。
黑屏/藍屏/花屏：開機后屏幕無顯示、顯示藍屏錯誤代碼或畫面異常。可能涉及內存接觸不良、顯卡驅動沖突、BIOS設置錯誤或主板芯片組故障。
無法進入系統：開機自檢通過，但卡在操作系統加載界面。常見原因為硬盤損壞、系統文件丟失或主板SATA接口故障。
通訊失敗：無法與PLC、伺服驅動器等設備建立通訊。需檢查網口PHY芯片、串口芯片或工業總線（如Profinet）配置。
力士樂工控機系統性維修步驟
1. 外觀檢查與清潔
目視檢查：使用放大鏡觀察主板電容是否有鼓包、漏液（特別是CPU周圍的濾波電容），檢查芯片表面是否有燒痕、裂紋。
金手指清潔：用橡皮擦拭內存條、PCIe擴展卡的金手指，去除氧化層。
除塵：使用壓縮空氣清理主板灰塵，重點清潔CPU散熱風扇和插槽，防止因散熱不良導致過熱保護。
2. 電源與供電電路檢測
電源模塊測試：使用萬用表測量ATX電源接口的+5V、+12V、+3.3V電壓，波動范圍應≤5%。若電壓異常，需更換電源模塊。
待機電壓（+5VSB）：重點檢測待機電壓是否穩定，該電壓異常會導致BIOS無法初始化，表現為按開機鍵無反應。
CPU供電電路：使用示波器測量CPU供電芯片（如ISL6364）的PWM信號波形。若波形不穩定或無輸出，需檢查MOS管和電源管理芯片。
3. 最小系統法排查
操作：斷開所有外設（硬盤、擴展卡），僅保留主板、CPU、內存和電源。
目的：若最小系統能點亮，說明故障在外設；若不能點亮，則故障在核心部件（CPU、內存或主板本身）。
力士樂工控機維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
