西門子數控主板維修6FC5356-0BB15-0AB0通訊故障維修
西門子數控主板通訊故障常見原因分析
1. 硬件連接問題

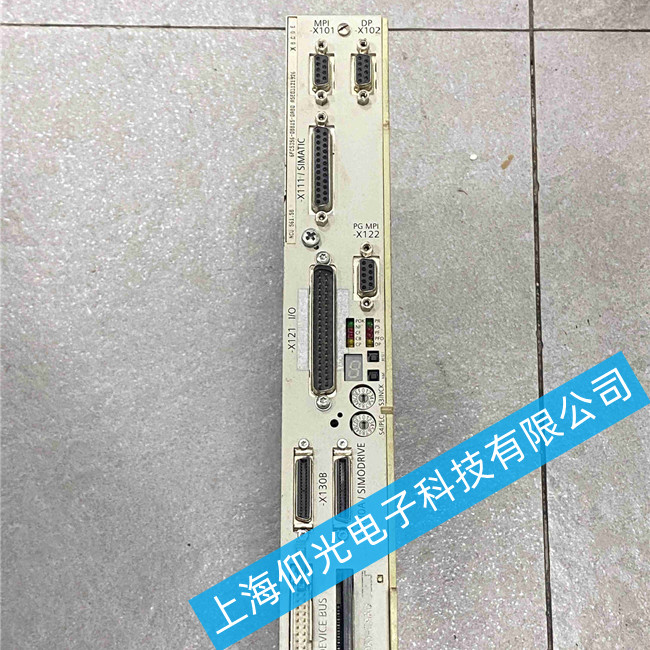

接口松動或氧化：主板上的X101（MPI/OPI接口）、X102（MPI接口）或X111（PROFIBUS-DP接口）連接器松動，或針腳因環境潮濕氧化導致接觸不良。
線纜損壞：連接操作面板、MCP（機床控制面板）或驅動單元的通訊電纜因長期彎折、擠壓導致內部斷線或屏蔽層破損，引發信號干擾。
終端電阻設置錯誤：在PROFIBUS或MPI網絡的兩端，終端電阻未設置為“ON”，導致信號反射，通訊中斷。
2. 硬件模塊故障

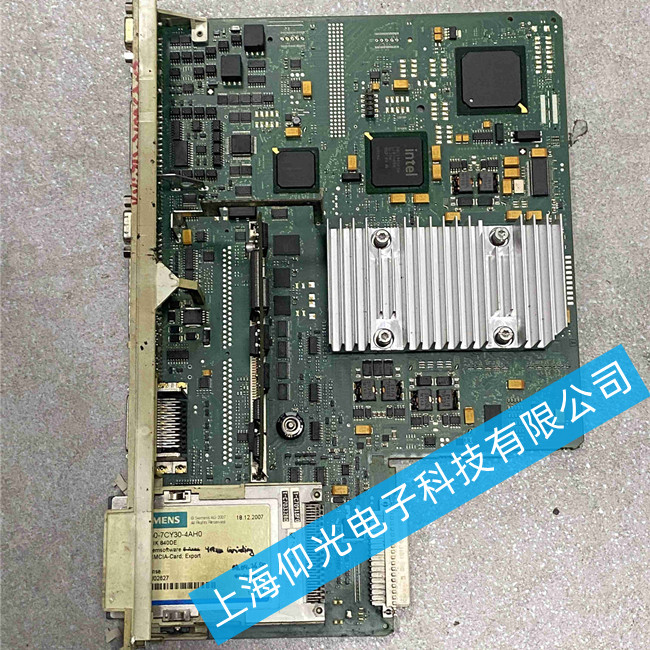

主板內部元件損壞：主板上的通訊接口芯片（如RS485收發器）、背板總線連接器或電源管理芯片因過壓、過熱或老化損壞，導致通訊功能失效。
內存條故障：主板上的SDRAM內存條接觸不良或損壞，導致系統無法加載NCK數據，表現為通訊超時。
3. 軟件與參數配置
數據丟失或混亂：系統電池電量耗盡或受到強電磁干擾，導致機床數據（Machine Data）或PLC程序丟失，系統無法建立通訊連接。
節點地址沖突：MPI網絡中的節點地址設置重復，或與硬件組態不匹配，導致總線沖突
三、 維修步驟與排查方法
第一步：外觀與物理檢查
斷電操作：關閉系統總電源，佩戴防靜電手環，防止靜電擊穿主板元件。
接口檢查：目視檢查所有通訊接口（X101, X102, X111）是否有針腳彎曲、氧化或松動。重新插拔所有連接線纜，確保插接到位。
線纜測試：使用萬用表測量通訊線纜的通斷，檢查屏蔽層是否接地良好。對于PROFIBUS電纜，需檢查A/B線是否接反
