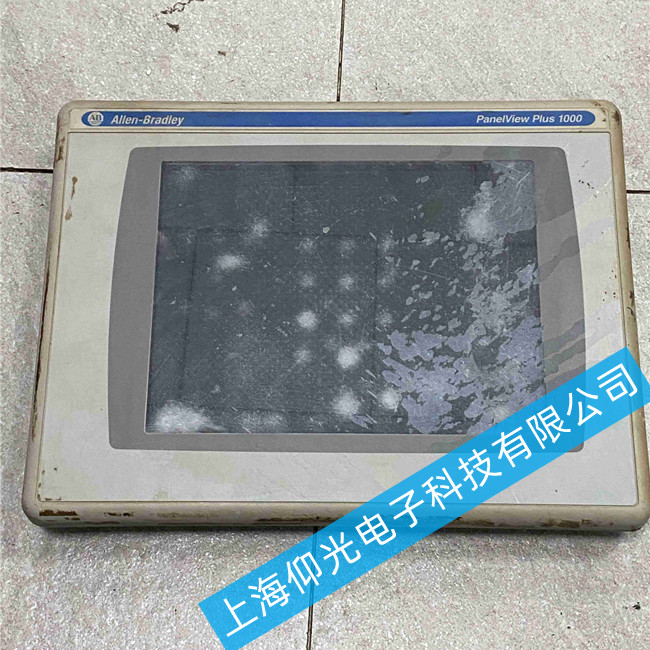

AB觸摸屏維修2711P-RDT10C無顯示無字故障維修
一、 故障現象與初步診斷
故障現象：設備上電后，屏幕完全黑屏，無任何背光，無開機LOGO，無閃爍，觸摸無反應，電源指示燈可能亮（綠燈/黃燈）也可能不亮。
關鍵診斷步驟：
強光照射法：在光線充足的環境下，用強光手電筒斜照屏幕。若能隱約看到模糊的界面或字符，說明液晶屏主控信號正常，故障在背光電路；若完全看不到任何內容，則故障可能涉及電源、主板或屏線。
聽聲辨位：上電瞬間仔細聽設備內部是否有繼電器吸合聲或高頻嘯叫。若有吸合聲說明電源啟動，主板可能工作；若完全無聲，電源板故障概率極高。
指示燈狀態：
燈不亮：電源輸入或電源板初級故障。
燈亮綠燈/黃燈：電源輸出可能正常，需重點排查主板DC-DC電路及背光驅動。
二、 故障原因分層解析
1. 電源模塊故障（最常見）
2711P-RDT10C采用獨立的開關電源板，長期高溫運行易導致：
初級側：保險絲熔斷、整流橋堆擊穿、開關管（MOSFET）燒毀、PWM芯片（如UC384x系列）損壞。
次級側：+24V/+5V/+3.3V輸出濾波電容（特別是電解電容）鼓包、漏液，導致輸出電壓紋波過大或掉電。
接口氧化：電源板與主板連接的插針因振動氧化導致接觸不良。
2. 背光驅動電路故障
該型號采用CCFL（冷陰極熒光燈管）背光，背光驅動板（Inverter）獨立或集成在電源板上。
高壓變壓器：內部繞組開路或匝間短路，導致無高壓輸出。
背光控制芯片：如OZ9RR、BIT3106等損壞。
燈管老化/斷裂：燈管兩端發黑，啟輝困難，導致保護電路動作而黑屏。
3. 主板核心電路故障
CPU供電：主板上的DC-DC降壓電路（如MPU、內存供電）故障，導致CPU不工作。
BIOS/固件：Flash芯片數據丟失或硬件損壞，導致系統無法引導。
屏線接口：LVDS屏線松動、金手指氧化或主控芯片虛焊。
AB觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
