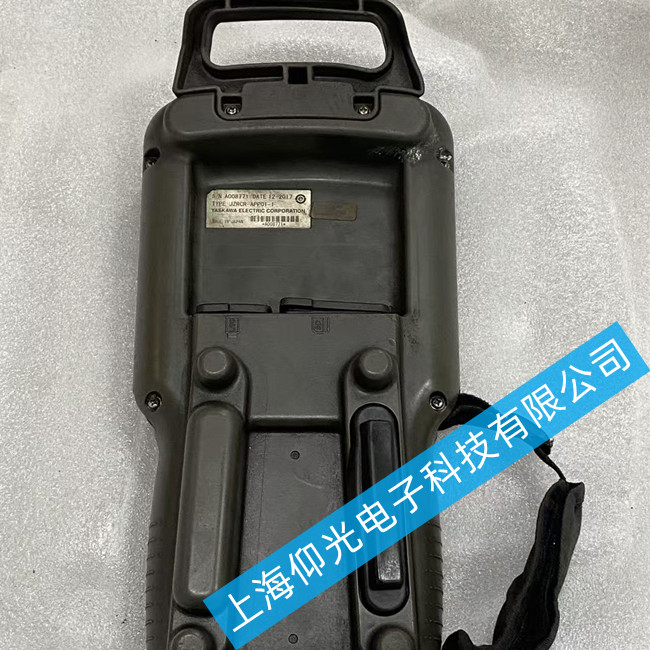

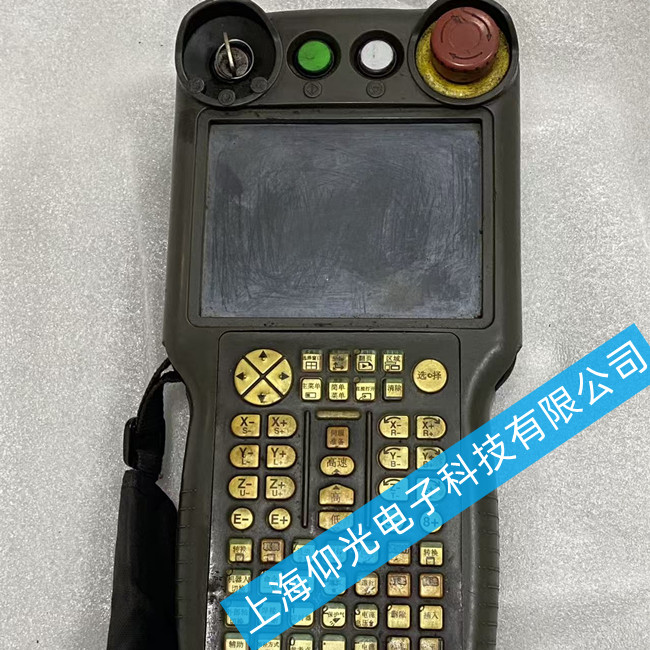

安川示教器維修JZRCR-APP01-1按鍵失靈故障維修方法
該示教器為薄膜按鍵 + 導電膠結構，適配 DX200 控制柜；按鍵失靈分單鍵 / 局部 / 全鍵，核心原因：導電膠磨損、薄膜排線松動 / 氧化、線纜斷線、主板接口 / 供電故障、急停 / 使能開關異常。
一、不拆機快速排查
1. 外部清潔 + 復位（單鍵 / 局部失靈首選）
斷電：拔示教器與控制柜連接電纜，斷開機器人主電源，靜置 5 分鐘放電，消除靜電 / 臨時死機
清潔：用無塵布 + 無水酒精輕擦按鍵表面、縫隙，去除油污、粉塵、切削液；重點清理急停、使能、模式開關周邊
復位：按住急停 + 使能 + 復位鍵通電，強制重啟，排除系統卡死
2. 線纜 / 接口排查（全鍵失靈優先）
檢查示教器電纜（螺旋線）：外皮有無破損、彎折、內部斷線（反復彎折處最易斷）；晃動線纜，看按鍵是否時好時壞
接頭：拔下示教器端 / 控制柜端航空插頭，用酒精擦針腳，重新插緊、鎖死螺母，排除接觸不良
3. 急停 / 使能開關檢測（全鍵無響應常見）
急停：順時針旋轉復位，確認彈起；按下 / 松開急停，看屏幕有無提示，急�？ㄋ罆i死所有按鍵
使能開關（三段式）：輕按 / 重按，確認有檔位反饋；使能開關損壞 / 接觸不良會導致按鍵無響應
二、拆機硬件維修
1. 拆機步驟（安全規范）
工具：PH00 十字螺絲刀、塑料撬片、防靜電手環、萬用表
擰下后蓋 4 顆固定螺絲，用撬片沿邊緣輕撬，分離前后殼，嚴禁拉扯內部排線
斷開按鍵薄膜排線、使能 / 急停線纜，取出按鍵面板總成
2. 按鍵薄膜 + 排線修復（最常見，80% 故障）
重插排線：找到按鍵薄膜→主板的 FPC 扁平排線，掀開鎖扣，拔出排線，用橡皮擦輕擦金手指，重新插緊、扣死鎖扣，確保無彎折、無氧化、無松動
排線檢測：萬用表測排線通斷，斷線 / 針腳氧化直接更換同規格薄膜排線
單鍵失靈：撕開按鍵薄膜，檢查對應位置導電膠（碳粒）磨損 / 脫落、PCB 觸點發黑氧化
修復：酒精擦觸點，磨損處涂導電銀漆晾干；導電膠老化直接換原裝按鍵薄膜總成（JZRCR-APP01-1 專用）
3. 使能 / 急停 / 模式開關檢修
使能開關：拆下內部組件，清潔觸點、檢查彈片；無彈性 / 接觸不良，更換原裝使能開關組件
急停 / 模式開關：檢查螺母松動、觸點氧化，重新緊固或更換開關
