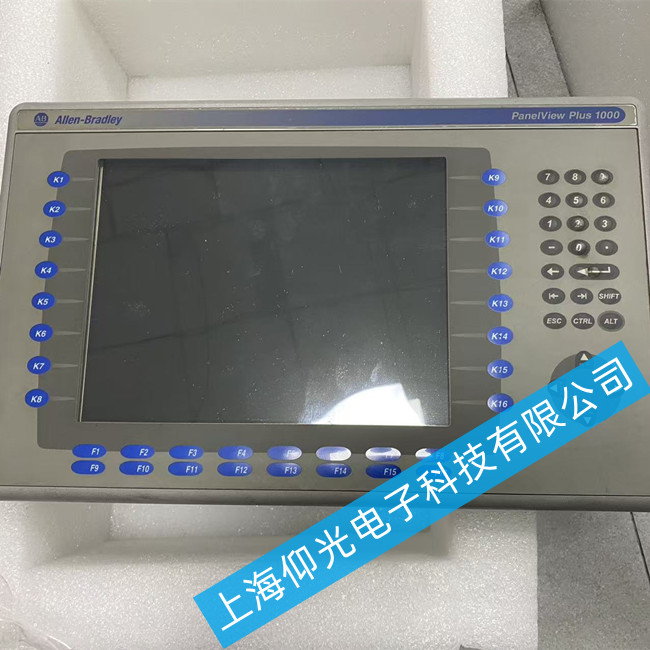

AB觸摸屏維修2711P-RDB10C上電黑屏故障維修方法
AB觸摸屏2711P-RDB10C上電黑屏故障可通過電源檢測、背光排查與主板診斷逐步解決。該問題通常由電源模塊異常、背光電路損壞或主板故障引起，需結合硬件與信號進行系統性排查。
一、故障現象與初步判斷
典型表現：上電后屏幕完全無顯示，無背光、無開機LOGO，觸摸無反應；電源指示燈可能亮（綠/黃）或不亮。
關鍵定位：
若強光照射下可見模糊畫面 → 液晶主控信號正常，問題在背光電路。
若完全無內容顯示且指示燈不亮 → 問題可能在電源輸入或電源板。
若指示燈亮但無顯示 → 重點排查主板DC-DC供電、屏線連接或固件異常。
二、分層排查與維修步驟
1. 檢查電源輸入與保險絲
使用萬用表測量設備輸入電壓是否為標準24V DC（允許±10%波動）。
檢查電源板上的保險絲是否熔斷，整流橋堆、開關管（MOSFET）是否擊穿。
查看電解電容是否有鼓包、漏液現象，尤其是+24V、+5V輸出濾波電容。
2. 判斷背光系統故障
該型號采用CCFL冷陰極燈管背光，由獨立高壓板（Inverter）驅動。
若屏幕無背光但強光下可見字符，說明驅動信號正常，故障在高壓板或燈管。
可嘗試更換已知完好的高壓條進行替換測試：
更換后正常點亮 → 原高壓板損壞。
仍不亮 → 檢查燈管是否老化斷裂或連接線松動。
3. 排查主板與固件問題
檢查主板上的DC-DC降壓電路輸出電壓（如3.3V、5V）是否穩定。
若電壓異常，檢查MPU供電芯片、電感、電容是否虛焊或損壞。
BIOS芯片數據丟失或Flash損壞會導致系統無法啟動，需重新燒錄固件。
檢查LVDS屏線是否松動、金手指氧化，或主控芯片存在虛焊情況。
