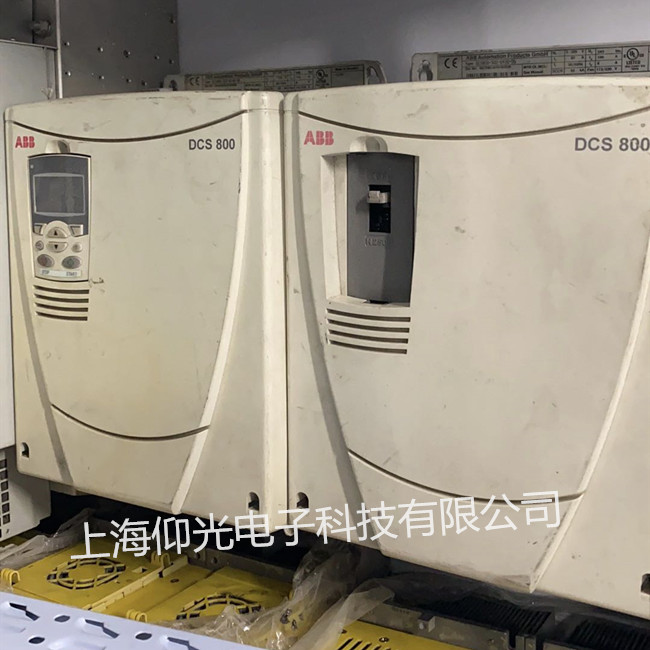

ABB直流調速器顯示故障維修，DCS400直流調速器壞維修， DCS500直流調速器壞維修，DCS600直流調速器壞維修，DCS800直流調速器壞維修，上海仰光自動化科技有限公司專業提供ABB直流調速器故障維修服務，公司采用進口原裝配件，免費檢測，收費最低，當天修復。
ABB直流調速器常見故障維修：無顯示、過流、過壓、欠壓、過熱、過載、參數錯誤、無顯示、有顯示無輸出、不啟動、缺相、速度環超差、無勵磁、勵磁錯誤、輸出電壓低、重負載報警、紅燈報錯、通訊故障、測速丟失、不能反轉、燒保險、燒可控硅模塊、電壓超差、轉速過大報警、電機失磁、外部保護、程序錯誤、主控板故障等。
DCS400 |DCS500 |DCS600 |DCS800全系列的勵磁板，驅動板，控制板，勵磁可控硅，功率板，電源板，勵磁模塊等。ABB軟啟動器/ABB軟啟動器配件PST30-PSTB1050 PST30-1050 PSS18…..300，
F501
輔助電源欠壓
1要檢查內部輔助電壓SDCS-CON-4
2更換SDCS-CON-4或者SDCS-PIN-4以及各自的SDCS-POW-4板
F502
電樞過流
1檢查參數P30.09
2檢查組43的參數設置
3檢查組20的電流和轉矩的限制
4檢查電樞回路上所有的連接
5晶閘管故障
6檢查電樞線纜
F503
電樞過壓
1檢查參數P30.08
2檢查組44參數設置
3勵磁電流太高
4檢查負載是否增加
5過速
6檢查速度換算比例，檢查參數P2.29
7檢查電樞電壓反饋
8檢查SDCS-CON-4上連接線X12和X13
9檢查SDCS-PIN-4/51上連接線X12和X13
10檢查SDCS-PIN-51板上用于電壓編碼的電阻
F504整流器過溫 要等到整流器冷卻后再啟動
1檢查整流器電源 2檢查風機轉向以及功率 3檢查周?chē)臏囟?4有太大的負載 5檢查SDCS-CON-4板上X12 6檢查SDCS-PIN-4/51上連接線X12和X22
F505有剩余的電流（L1+L2+L3不=0） 1檢查參數P30.05，P30.06,P30.07 2更換電流互感器或者SDCS-IOB-3 3斷開主電源，檢查電樞和勵磁回路是不是0電壓，檢查所有的裝備是否絕緣
F506電機1溫度過高 1檢查電機風機 2檢查參數P31,07和08 3檢查電機溫度 4檢查風機電壓 5檢查風機轉向 6檢查風機功率 7檢查電機冷卻風的流通 8檢查溫度傳感器和線纜 9檢查周?chē)臏囟?10檢查負載周期 11檢查SDCS-CON-4和SDCS-IOB-3
F507電機1過載 等到電機冷卻后檢查風機，檢查是否工作在過載狀態 檢查P31,04
F508IO板丟失 1檢查參數P94,01 98,02 98,03 98,04 98,06 98,12 98,15 2檢查SDCS-CON-4和SDCS-IOB-2/3的連接
F509電機2過溫 1檢查參數P49.37 49,38 2檢查電機溫度（冷卻之后在啟動） 3檢查風機電壓 4檢查風機轉向 5檢查風機功率 6檢查電機冷卻風的流通 7檢查溫度傳感器和線纜 8檢查周?chē)臏囟?9檢查負載周期 10檢查SDCS-CON-4和SDCS-IOB-3
F510電機2過載 等到電機冷卻后檢查風機，檢查是否工作在過載狀態 檢查P31,04
F511整流風機電流 1檢查風機電壓 2檢查風機轉向 3檢查風機功率 4檢查電機冷卻風的流通 5檢查SDCS-CON-4上跳線X12 6檢查SDCS-PIN-4/51上跳線x12和X22
F512主電壓（交流）欠壓1檢查參數P30，21 30，22 30，23 2檢查相序 3檢查電壓是否在規定范圍內 4檢查主接觸器開合 5檢查線纜是否正確 6檢查在SDCS-CON-4上跳線X12和X13 7檢查SDCS-PIN-4/51上跳線X12和X13 8檢查在SDCS-PIN-51板上用于電壓編碼的電阻
F513主電壓過壓 主電壓超過了正常時的1.3倍并且超過了10秒 1檢查主電壓是否在容量范圍之內（P99.10） 2檢查主電壓線纜 3檢查在SDCS-CON-4上跳線X12和X13 4檢查SDCS-PIN-4/51上跳線X12和X13 5檢查在SDCS-PIN-51板上用于電壓編碼的電阻
F514主頻率不同步 檢查電源
F515電機1勵磁過流 1檢查參數P30，13 2檢查44組參數設置 3檢查勵磁單元的連接 4檢查勵磁線圈以及電纜 5檢查勵磁線圈的電阻 6檢查是否有錯誤消息（7段顯示或者led的顯示）
F516電機1勵磁單元通訊丟失 1檢查勵磁暫停時間P94，07 2檢查SDCS-CON-4和SDCS-PIN-4的連接 3檢查集成電路和外部勵磁單元的輔助單元 4檢查DCS連接線 5檢查是否有錯誤消息（7段顯示或者led的顯示）
F517電樞電流波動
F509電機2溫度過高 1檢查參數P49，37 P49，38 2檢查電機溫度（先電機冷下） 3檢查風機電壓 4檢查風機轉向 5檢查風機的功率 6檢查電機過濾網 7檢查電機溫度傳感器和線纜 8檢查環境溫度 9檢查負載 10檢查溫度傳感器在SDCS-CON-4和SDCS-IOB-3的輸入
F510電機2過載 先等到電機冷卻下來 檢查參數P49，34
F511整流風機過流 1檢查風機電壓 2檢查風機轉向 3檢查風機的功率 4檢查電機過濾網 5檢查SDCS-CON-4板上的X12連接線 6 檢查SDCS-PIN-4/51板上的X12和X22連接線
F512主電壓欠壓 1檢查參數P30，21 P30，22 P30，23 2檢查三個相序 3檢查主電壓是否在規定范圍內 4檢查主接觸器的開合 5檢查主電壓線路是否正確 6檢查SDCS-CON-4板上的X12和X13連接線 7檢查SDCS-PIN-4/51板上的X12和X13連接線 8檢查SDCS- CON-4板上用于編碼的電阻是否完好
F513主電壓過壓 主電壓超過正常時的1.3倍 然后持續10秒就會報這個故障 方法和F512的一樣
F514主電壓不同步 1檢查參數P97，13 2檢查主電壓 3檢查熔斷器 4檢查主頻率（偏差不超過7%）
F515勵磁單元過流 1檢查P30，13 2檢查44組的參數設置 3檢查勵磁單元的連接
4檢查勵磁繞組和線圈 5檢查勵磁線圈的電阻 6檢查是否有錯誤消息（7段顯示或者led的顯示）
F516勵磁單元通信丟失 1檢查參數P94，07 2檢查SDCS-CON-4 和SDCS-PIN-4的連接線 3檢查集成電路的輔助電壓和外部勵磁單元 4檢查DCS連接線 5檢查DCS連接終端設置的S1100：1=ON（DCF803-0035和FEX-425-Int） 6檢查DCS連接代碼號設置 7檢查是否有錯誤消息（7段顯示或者led的顯示）
F517電樞電流波動 一個或幾個晶閘管壞掉 1檢查P30,18 P30，19 2檢查電流控制器的比例過高P43，06 3檢查電流反饋 4檢查熔斷器 5檢查晶閘管門極電阻 6檢查晶閘管門極連接 7檢查電流轉換器（T51 T52）
F518勵磁單元過流 1檢查參數P49，09 2檢查49組的參數設置 3檢查勵磁單元的連接 4檢查勵磁繞組和線圈 5檢查勵磁線圈的電阻 6檢查是否有錯誤消息（7段顯示或者led的顯示）
F519電機2勵磁單元通訊丟失 1檢查參數P94，07 2檢查SDCS-CON-4 和SDCS-PIN-4的連接線 3檢查集成電路的輔助電壓和外部勵磁單元 4檢查DCS連接線 5檢查DCS連接終端 6檢查DCS連接代碼號設置（P94，01 94，09） 7檢查是否有錯誤消息（7段顯示或者led的顯示）
F521磁場無應答 1 檢查參數P99，12 P6，12 6，13
2檢查是否有錯誤消息（7段顯示或者led的顯示）
F522速度反饋故障 1檢查P50，03 P30，36 P30，17 2檢查編碼器
F523外部風機無應答 1檢查參數P10，06 2檢查 外部風機的接觸器 3檢查外部風機的電流 4檢查外部風機的電壓 5檢查組14的數字輸入和 輸出
F524主接觸器無應答 1檢查參數P10，21 2檢查開關的開合 3檢查輔助接觸器（延時）的開合 4檢查是否安全延時 5檢查組14的數字輸入和輸出
F525類型編碼錯誤 檢查P97，01的設置
F527整流風機無應答 1檢查參數P10，20 P21，14 2檢查整流風機的接觸器 3檢查整流風機的電流 4 5檢查整流風機的電壓 6檢查組14的數字輸入和輸出 F528總線通訊丟失 1檢查參數P10，01 P30，28 P30，35 P98，02 2檢查組51的參數設置 3檢查線路 4檢查總端 5檢查總線的適應性
F529電機1勵磁單元不正常自診斷發現有故障 1檢查勵磁效果 2檢查是否有錯誤消息（7段顯示或者led的顯示）
F530電機2勵磁單元不正常 自診斷發現有故障 1檢查勵磁效果 2檢查是否有錯誤消息（7段顯示或者led的顯示）
F531電機堵轉 1檢查參數P30，03 堵轉時間P30，01 并且速度反饋低于P30，02 2檢查負載 3改變勵磁電流 4檢查參數組20的設置
F532電機過速 1檢查參數P30，16 2檢查組24的參數設置 3檢查速度控制器電纜 4給定的速度與測定的速度相比較 5檢查勵磁電流 6檢查編碼器速度的反饋 7檢查速度反饋的連接 8檢查是否是負載增加 9
F533反向時間
F526外部故障 檢查P30，31 P30，33
F53412脈沖的電流不同 1檢查P 47,02 P47,03 2檢查組43的參數設置 F53512脈沖通訊故障 1檢查參數P94，03 2檢查DCS連接線 5檢查DCS連接終端 6檢查DCS連接代碼號設置（P94，01 94，04）
F536 F537電機1勵磁單元準備丟失 1檢查是否所有的相序都準備好了 2檢查主電壓是否在規定的范圍內 3檢查是否有錯誤消息（7段顯示或者led的顯示） F538電機2勵磁單元準備丟失 1檢查是否所有的相序都準備好了 2檢查主電壓是否在規定的范圍內 3檢查是否有錯誤消息（7段顯示或者led的顯示）
F539瞬間電流上升 檢查參數P30，10
F540 SDCS-COM-8故障 更換SDCS-COM-8或者更換SDCS-CON-4
F541電機1勵磁低 1檢查參數P30，12 P45，18 2檢查組44的參數設置 3檢查勵磁回路熔斷器 4 5 6檢查是否有錯誤消息（7段顯示或者led的顯示）
F542電機1勵磁低 1檢查參數P30，12 P45，18 2檢查組44的參數設置 3檢查勵磁回路熔斷器 4 5 6檢查是否有錯誤消息（7段顯示或者led的顯示
