上海仰光電子專業維修：松下伺服驅動器維修、交直流伺服放大器、伺服驅動器、伺服控制器、變頻器、光尺信號處理器、各種鐳射數字感應器、工控主板、工控機、工控開關電源、I/O板、直流調速器、PLC、觸摸屏顯示器、多軸控制器等任何電路板件。我公司擁有的集成電路板故障測試儀和一支經驗豐富的電路板維修工程師隊伍，為各行各業提供集成電路板的專業維修服務。

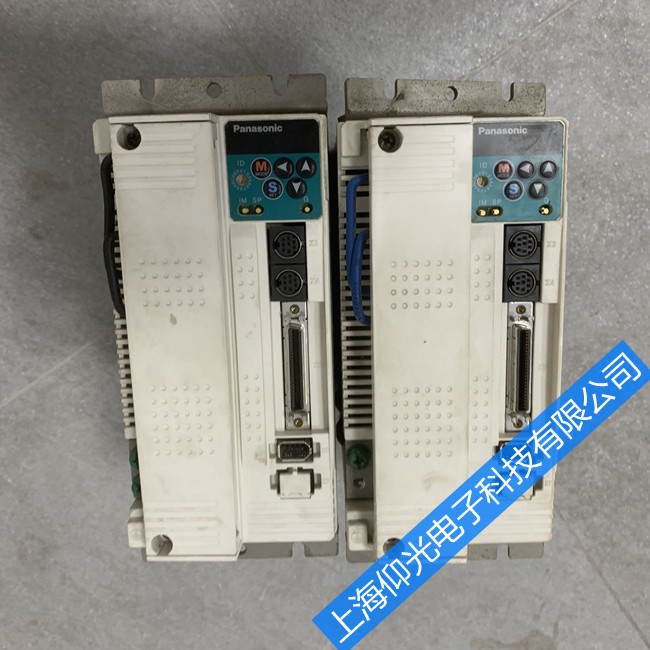

松下伺服驅動器ERR 36報警維修：上電無顯示、電源燈不亮、過電流、過電壓、欠電壓、過熱、過載、過速、缺相、抖動、編碼器異常、模塊損壞、接地故障等。
松下伺服驅動器維修故障代碼有：ERR 11 ；ERR 12 ；ERR 13 ；ERR 14 ；ERR 15 ；ERR 16 ；ERR 18 ；ERR 20 ；ERR 21 ；ERR 22 ；ERR 23 ；ERR 24 ；ERR 25 ；ERR 26 ；ERR 27 ；ERR 29 ；ERR 35 ；ERR 36 ；ERR 37 ；ERR 38 ；ERR 40 ；ERR 41 ；ERR 42 ；ERR 44 ；ERR 45 ；ERR 47 ；ERR 97 。
松下伺服驅動器常見的報警代碼維修
松下伺服驅動器報警Err.11 控制電源不足電壓保護 欠電壓松下伺服驅動器報警Err.12 過電壓保護
松下伺服驅動器報警Err.13.0 Err.13.1 主電源不足電壓保護 主電源欠電壓
松下伺服驅動器報警Err.14.0 過電流保護
松下伺服驅動器報警Err.14.1 IPM異常保護
松下伺服驅動器報警Err.15.0 過熱保護
松下伺服驅動器報警Err.15.1 編碼器過熱保護
松下伺服驅動器報警Err.16.0 過載保護
松下伺服驅動器報警Err.16.1 轉矩飽和異常保護
松下伺服驅動器報警Err.18.0 再生過負載保護
松下伺服驅動器報警Err.18.1 再生Tr異常保護
松下伺服驅動器報警Err.21.0 編碼器通信斷線異常保護
松下伺服驅動器報警Err.21.1 編碼器通信異常保護
松下伺服驅動器報警Err.23 編碼器通信數據異常保護
松下伺服驅動器報警Err.24.0 位置偏差過大保護
松下伺服驅動器報警Err.24.1 速度偏差過大保護
松下伺服驅動器報警Err.25 混合偏差過大異常保護
松下伺服驅動器報警Err.26.0 Err.26.1 過速度保護
松下伺服驅動器報警Err.55.0 A相接線異常保護
松下伺服驅動器報警Err.55.1 B相接線異常保護
松下伺服驅動器報警Err.55.2 Z相接線異常保護
松下伺服驅動器報警Err.70.0 U相電流檢出器異常保護
松下伺服驅動器報警Err.70.1 W相電流檢出器異常保護
松下伺服驅動器報警Err.72 熱保護器異常
松下伺服驅動器維修參數設定：
1）松下伺服驅動器維修修改參數的操作方法:
A.接通驅動器電源;
B.按操作面板上的“SET”鍵;
C.按住“MODE”鍵,選擇參數頁面 PR _ 00 ;
D.用上○∧ ,下○∨ 按鈕,選擇你需要修改參數的參數號碼PR _ 42 (例修改 42 號參數);
E.按“SET”鍵,顯示原來的參數值00;
F.用左○＜ ,上○∧ ,下○∨ 按鈕,改變參數值;
G.修改完畢, 按“SET”鍵確定。
重復以上 D～G 過程，修改其它參數。修改參數操作完畢，切記選擇驅動器 EEPROM 寫入模式，保存參數。
H.按住“MODE”鍵,選擇 EEPROM寫入模式頁面EE _SEt ;
I.按“SET”鍵, 顯示EEP -;
J.按住上“○∧ ”按鈕（約 3 秒鐘）。先顯示 ------ ;后再顯示 StArt 開始寫入保存參數。保存完畢,顯示（有如下三種可能）:
FINISH. 表示參數寫入有效/rESEt.表示參數寫入后，需關電源，再開電源才能有效/Error. 表示參數寫入無效,重新修改參數操作。
提示：如果寫入之前關掉電源，數據將丟失。需重復進行以上步驟。
MSMA（小慣量） 3000prm 2500p/r增量式
MSMA3A2A1,MSDA3A3A1,MSMA5A2A1,MSDA35A3A1,MSMA012A1,MSDA013A1,MSMA042A1,MSDA043A1,MSMA082A1,MSDA083A1,MSMA102A1,MSDA103A1,MSMA152A1,MSDA153A1,MSMA202A1,MSDA203A1,MSMA252A1,MSDA253A1,MSMA302A1,MSDA303A1,MSMA352A1,MSDA353A1,MSMA402A1,MSDA403A1,MSMA452A1,MSDA453A1,MSMA502A1,MSDA503A1
MDMA（中慣量） 2000prm 2500p/r增量式
MDMA082A1,MDDA083A1,MDMA102A1,MDDA103A1,MDMA152A1,MDDA153A1,MDMA202A1,MDDA203A1,MDMA252A1,MDDA253A1,MDMA302A1,MDDA303A1,MDMA352A1,MDDA353A1,MDMA402A1,MDDA403A1,MDMA452A1,MDDA453A1,MDMA502A1,MDDA503A1
MHMA（大慣量） 2000prm 2500p/r增量式
MHMA052A1,MHDA053A1,MHMA102A1,MHDA103A1,MHMA152A1,MHDA153A1,MHMA202A1,MHDA203A1,MHMA302A1,MHDA303A1,MHMA402A1,MHDA403A1,MHMA502A1,MHDA503A1A
如加制動器另加 小型MINAS（≤750W）
MHMA、MDMA、MSMA（500W-2000W）
MHMA、MDMA、MSMA（≥2500W）值型乘以1.33倍
松下伺服驅動器維修參數設定步驟：
步：松下伺服驅動器維修正常上電后先按參數表將參數輸入到驅動器中，并保存到 EEPROM 中。
步：移動機床各軸，如運行方向相反可通過改變系統中電機旋轉方向參數的設定來改變機床的移動方向。
步：Pr22 號參數實時自動增益的機械剛性設定
（1）根據參數表中推薦的數值先設定一個小的數值，按“SET”鍵確定。用數控系統手動方式先慢速后快速來回運行該運動軸，如果伺服性能較穩，把 Pr22 號參數增大一級，按“SET”鍵確定，再往復移動。可重復以上步驟，逐步增大機械剛性設置值，一直到電機產生異常的響聲或振蕩為止。此時的數值減小一級后可作為 Pr22 號參數的設定值。設定完成后保存到 EEPROM 中。
（2）以上步驟完成后驅動器根據機床的實際情況自動的設置完驅動器的各增益數值。此時需把 Pr21 號參數實時自動增益功能設為無效，設為 0。同時把 Pr31 號參數控制切換模式設為 7，（在位置指令有變化時，即選擇增益）。設定完成后保存到 EEPROM 中。
（3）如果Pr22號剛性參數設不上去，首先考慮機械上有無安裝問題。排除后還是設不上去，可通過驅動器陷波頻率參數來抑制振動。
（4）以上參數設定好以后，如果電機在停止時，電機出現嗡嗡的共振聲，還可以把增益設小一些,來減小電機停止時的振動聲音。
