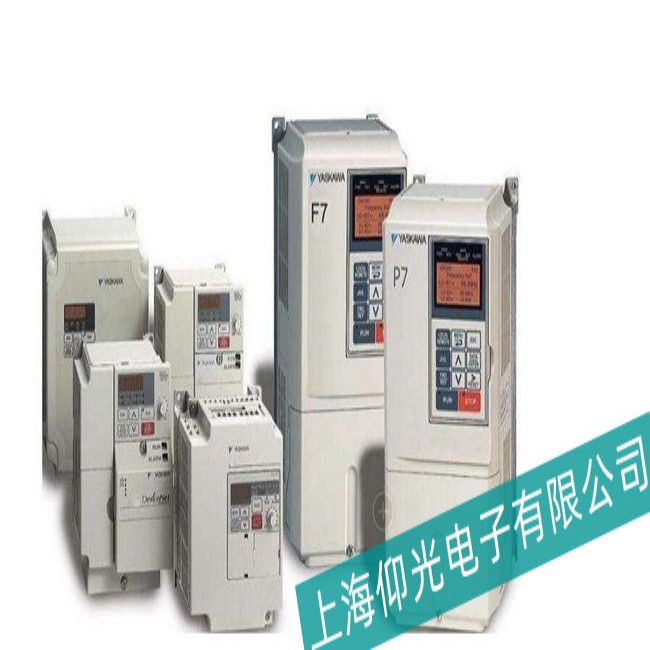

安川變頻器CIMR-F7B40P4出現負載短路（LF）故障時，表明輸出側（U/V/W）存在短路或絕緣失效。以下是分步維修指南：
一、外部因素排查
-
電機與負載檢查
- 絕緣測試：用兆歐表測量電機繞組對地絕緣（應≥0.5MΩ），若≤0.1MΩ則可能匝間短路或繞組接地。
- 機械卡滯：檢查電機是否因軸承損壞、潤滑不足或傳動機構卡滯導致堵轉。
-
電纜與接線檢查
-
短路風險：檢查動力電纜（U/V/W）是否破皮導致相間短路，尤其是彎曲或移動部位。
-
接線錯誤：確認電機接線盒內無接線錯誤（如誤接PE線至相線）。
-
端子緊固：檢查變頻器與電機間的U/V/W端子及PE線是否松動。
-
二、變頻器內部檢查
-
功率模塊（IGBT）檢測
- 短路判斷：斷開主回路，測量IGBT的CE極間電阻（正常應>100kΩ），若電阻接近0Ω則IGBT損壞。
- 驅動電路：檢查驅動IC（如PC929）及驅動電阻是否燒毀，若異常需更換。
-
電流檢測電路
- 傳感器失效：檢查輸出側霍爾傳感器或電流互感器是否損壞（需測量輸出信號）。
- 控制板元件：觀察控制板是否有燒焦痕跡，重點檢測運放芯片（如LM324）是否失效。
-
電容與散熱系統
-
直流母線電容：測量電容容量（若下降超過20%需更換），檢查電容是否鼓包或漏液。
-
散熱狀態：清理散熱片積灰，確認風扇運轉正常（若風扇故障需更換）。
-
三、參數設置調整
-
電子熱繼電器
- 電流閾值（E2-01）：確認電機額定電流設置是否超過變頻器額定值40A，若過高需調低。
-
接地故障檢測
-
靈敏度調整（E1-08/E1-09）：適當降低接地故障檢測靈敏度（如從50%調至30%），但需平衡保護有效性。
-
四、專業維修建議
若以上步驟未解決問題，可能存在以下深層故障：
- 控制板程序缺陷：嘗試升級變頻器固件（需官方工具及程序）。
- 多器件級聯故障：如IGBT短路引發驅動電路損壞，需全面檢修。
- 內部電路受潮：變頻器受潮導致絕緣下降，需烘干處理或更換元件。
建議：復雜硬件故障需聯系安川授權維修點，避免非專業拆卸導致二次損壞。
五、預防措施
-
定期維護：每季度檢查電機絕緣、電纜狀態及散熱系統。
-
環境控制：保持變頻器環境干燥、通風，加裝防塵罩。
-
保護升級：在變頻器輸出側加裝快速熔斷器或短路保護器。
-
參數備份：通過操作面板或軟件備份參數，防止誤操作丟失。
通過以上步驟，可系統性解決CIMR-F7B40P4的負載短路故障。若涉及功率模塊、控制板或更換電容，建議優先使用原廠配件以確保兼容性。維修前務必?cái)嚅_(kāi)主電源，確保安全操作。
上海仰光電子維修安川變頻器CIMR-F7B40P4常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
