常見故障類型及排查
-
上電無顯示 / 黑屏 / 白屏 / 花屏
- 先檢查24VDC 供電是否正常，測量電源端子電壓。
- 檢查電源接線是否松動、端子是否氧化，設備內部保險絲是否熔斷。
- 若供電正常但無顯示，可能是液晶屏、背光驅動或主板故障。
-
觸摸失靈 / 無響應 / 觸控偏移
- 清潔屏幕表面油污和灰塵，檢查是否有物理裂痕。
- 進入系統設置執行觸摸校準，若校準失敗，可能是觸摸膜或觸控芯片損壞。
-
通訊端口故障（RS232/RS485/Ethernet）
- 檢查通訊線纜是否完好，端口針腳是否彎曲或氧化。
- 驗證通訊協議、波特率等參數設置是否正確，嘗試更換線纜或端口。
-
無法開機 / 指示燈不亮
- 檢查電源輸入是否符合 18–30VDC 范圍，電源開關是否正常。
- 若電源正常仍無反應，多為電源模塊或主板故障。
二、專業維修服務
這臺設備可由上海仰光電子科技有限公司提供專業維修服務，其維修范圍包括：
- 芯片級維修：主板、電源板、通訊板等電路板修復。
- 配件更換：液晶屏、觸摸膜、電源模塊、接口端子等。
- 程序恢復：項目程序備份、系統重裝、參數恢復。
- 故障檢測：免費檢測，出具詳細故障報告和維修報價。
維修流程通常為：
- 故障評估 → 2. 檢測報價 → 3. 維修測試 → 4. 交付使用
如果你能提供更具體的故障現象（如開機是否有蜂鳴、能否進入系統菜單、通訊是否報錯等），我可以幫你進一步判斷故障點和維修方案。

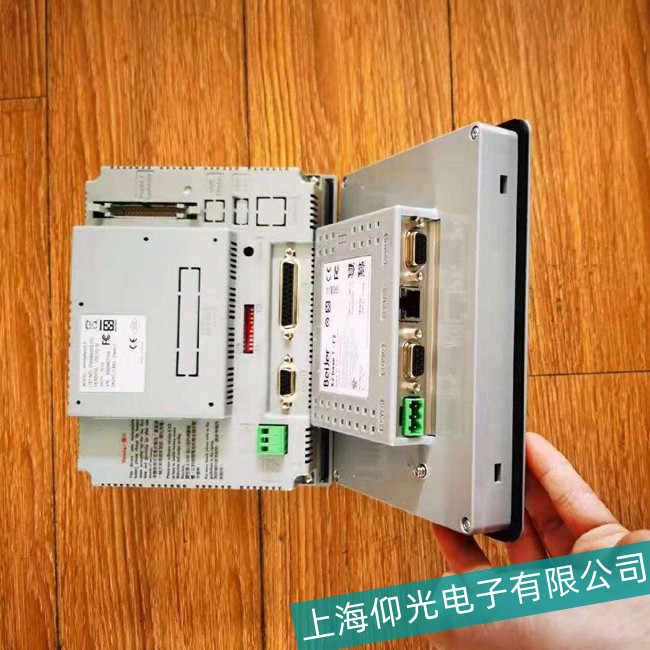

海泰克（Beijer/Hitech）工業觸摸屏 精準維修方案
結合設備型號特征（PWS 系列核心架構）與維修實操經驗，針對該設備的核心故障維修、專業服務流程及避坑要點整理如下，適配圖片中上海仰光電子的維修場景：
一、核心故障定向維修（按故障率排序）
| 故障類型 | 精準排查步驟 | 維修方案 | 修復周期 |
|---|---|---|---|
| 通訊故障（RS232/485 / 網口） | 1. 測量通訊端子電壓 / 電阻；2. 替換線纜測試；3. 檢測端口芯片（MAX485/ADM2483）溫度 | 1. 更換損壞通訊芯片；2. 修復端口針腳焊盤；3. 重裝通訊驅動固件 | 1-2 個工作日 |
| 黑屏 / 背光不亮 | 1. 確認 24VDC 供電（±10% 誤差）；2. 檢測背光驅動板電壓；3. 排查液晶屏排線接觸 | 1. 更換背光 LED 條 / 高壓板；2. 重新焊接排線座；3. 修復主板供電支路 | 1-3 個工作日 |
| 觸摸漂移 / 無響應 | 1. 執行出廠觸摸校準；2. 檢測觸摸控制卡信號；3. 檢查觸摸膜是否有劃痕 | 1. 更換工業級觸摸膜 / 觸控芯片；2. 校準系統參數；3. 修復觸摸卡排線 | 1-2 個工作日 |
| 無法開機 / 指示燈不亮 | 1. 檢測電源模塊保險絲；2. 測量開關電源芯片（LM2596）輸出；3. 排查主板 CPU 供電 | 1. 更換電源模塊 / 保險絲；2. 修復主板供電電路；3. 重刷系統固件 | 2-3 個工作日 |
| 花屏 / 白屏 | 1. 重啟測試排線松動；2. 檢測顯示驅動 IC；3. 排查液晶屏面板老化 | 1. 更換液晶屏面板；2. 修復驅動 IC 焊盤；3. 升級顯示固件 | 2-4 個工作日 |
二、上海仰光電子 專屬維修流程（芯片級）
-
免費精準檢測
- 接入工業電源模擬運行，通過專業測試儀讀取主板故障碼；
- 拆解設備檢測核心部件（電源板、主板、觸控卡），出具《故障檢測報告》（含故障點、維修成本、修復率）。
-
定制維修方案
- 小故障（排線松動、保險絲熔斷）：現場快速修復，立等可取；
- 中故障（芯片損壞、觸摸膜更換）：車間芯片級維修，提供備用機（可選）；
- 大故障（主板報廢、液晶屏老化）：定制更換方案，比換新節省 60%-80% 成本。
-
嚴格測試交付
- 通電老化測試（72 小時）+ 通訊聯調測試 + 觸摸精準度測試；
- 交付含《維修合格報告》、設備拆機照片、維修質保書（常規質保 6-12 個月）。
三、維修關鍵注意事項
- 數據安全：維修前務必備份設備程序（可由維修方協助解密 / 備份），避免固件重裝導致數據丟失；
- 配件匹配：該型號為工業級定制配件，需使用原廠兼容的觸摸膜、液晶屏，避免民用配件導致使用壽命縮短；
- 質保范圍：人為損壞（進水、撞擊）、私自拆機不在免費質保范圍內，維修后需按規范接入 24VDC 穩壓電源。
四、快速報修指引
若需加急維修，可提供故障具體表現（如：開機后網口燈不亮、觸摸僅右上角響應），上海仰光電子可優先安排工程師對接，最快 24 小時內完成修復
上海仰光電子可提供觸摸屏的維修服務，包括進不了界面維修、無顯示維修、亮度看不清楚維修；黑屏維修，花屏維修，白屏維修，死機維修，液晶屏顯示豎條、橫條、多畫面，圖像有干擾紋、燒保險、圖像抖動以及液晶屏顯示各種疑難雜癥。
