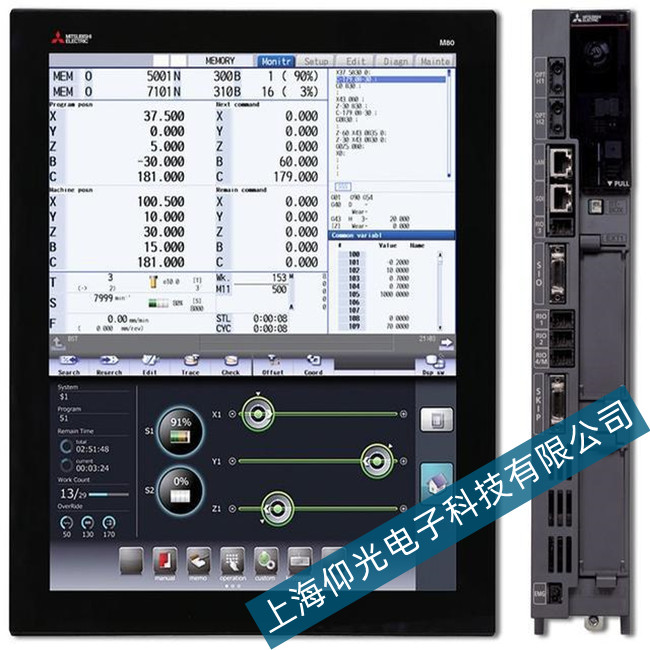

三菱M60系統Z71報警多指向絕對位置檢出器故障，需系統排查以下環節：
1. 編碼器與連接檢查
確認編碼器是否損壞，電纜是否松動、破損或屏蔽層接地不良。若編碼器信號異常，需更換同型號編碼器并校準參數。
檢查CN2接口與電機編碼器連接是否牢固，避免因接觸不良引發信號丟失。
2. 電源與電池檢測
使用萬用表測量輸入電壓（如380V±10%），確保三相平衡無缺相。電源模塊故障時需更換電容或IGBT模塊。
Z71常伴隨電池電壓不足報警，需檢查后備電池狀態并更換（如#52報警提示），避免絕對位置數據丟失。
3. 參數與機械排查
核對系統參數，如#1060（初始化）、#2073（極限開關設置）等，確保與電機、編碼器型號匹配。
手動盤車檢測電機軸是否卡阻，測量繞組阻值與絕緣電阻，排除機械故障。
4. 維修后測試
執行系統初始化，重新設置絕對位置原點。
進行空載/帶載測試至少30分鐘，確認無過載、超速等二次報警。
注意事項：斷電操作前等待10分鐘確保電容放電，使用防靜電手環；更換元件時優先原裝配件；定期清理散熱孔，環境溫度控制在60℃以下。如遇復雜故障，建議聯系三菱數控維修專業機構-上海仰光電子，專業工控設備維修專家，避免盲目操作導致二次損壞。
