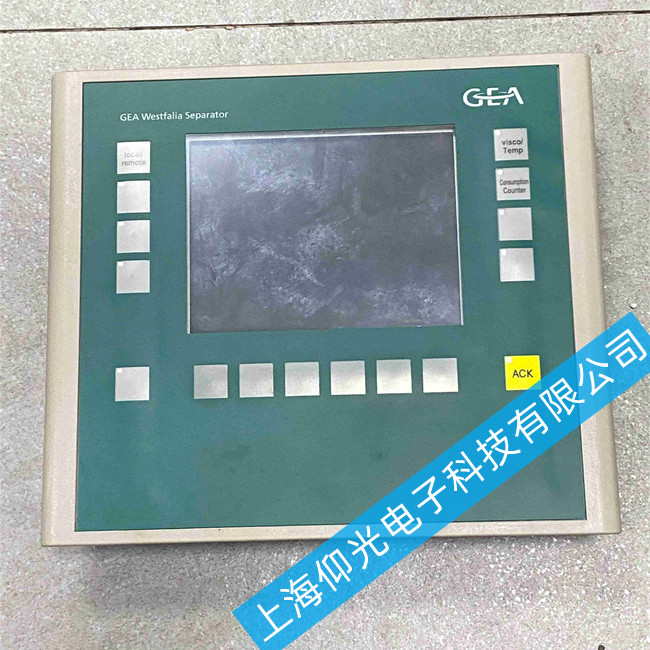

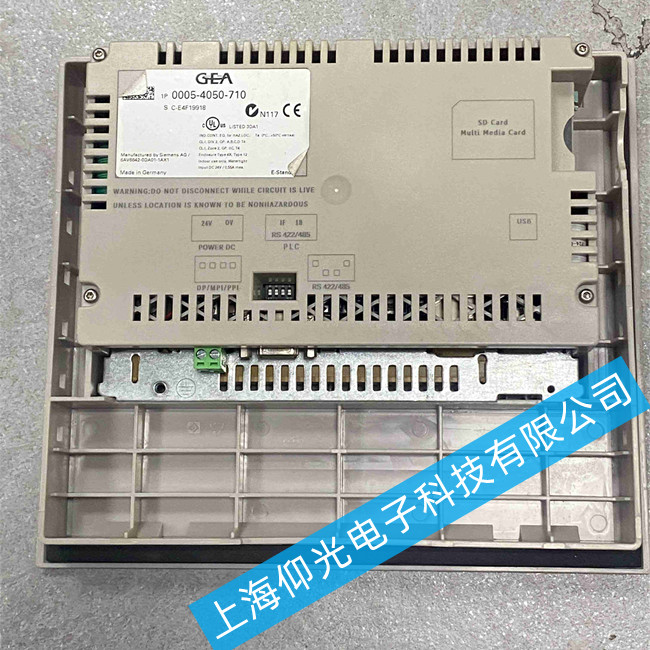

GEA觸摸屏維修0005-4050-710花屏故障維修方法
一、 故障現象與初步判斷
花屏故障通常表現為以下幾種形態，可根據具體表現初步鎖定排查方向：
條紋狀花屏：屏幕出現垂直或水平條紋，通常與排線接觸不良或液晶屏驅動電路故障有關。
雪花狀/噪點花屏：屏幕布滿雪花狀噪點，多由信號干擾或電源電壓不穩導致。
色彩失真/色塊花屏：顯示顏色異常或出現大面積色塊，可能涉及顯卡驅動或顯示芯片問題。
閃屏/跳屏：屏幕畫面不穩定，時亮?xí)r暗或不斷跳轉，需重點檢查電源板和高壓板。
二、 故障原因深度解析
1. 硬件層面
連接線路問題：連接觸摸屏與主板的排線（FPC）因長期振動導致松動、氧化或斷裂，是工業現場最常見的花屏誘因。信號傳輸中斷或接觸電阻增大，直接導致圖像數據丟失。
電源供應異常：工業環境電壓波動較大，若電源板老化或?yàn)V波電容失效，導致供電電壓過高、過低或不穩，會直接影響屏幕背光驅動和邏輯板的正常工作，引發閃屏或花屏。
顯示屏本體損壞：液晶屏受到外力撞擊導致玻璃破裂、內部液晶分子排列紊亂，或背光燈管老化，均會造成局部或整體顯示異常。
主板/驅動板故障：主板上的顯示驅動芯片（IC）損壞、顯存虛焊，或邏輯控制板上的貼片電容漏電/擊穿，會導致。
GEA觸摸屏核心維修案例：邏輯板貼片電容漏電
根據維修實踐，GEA 0005-4050-710型號的花屏故障有時并非由大元件損壞引起，而是邏輯控制板上的微小貼片電容失效所致。
故障現象：屏幕顯示雜亂無章的色塊或條紋，重啟無效。
檢測方法：使用萬用表電阻檔測量邏輯板上信號處理電路附近的貼片電容。若發現某只電容的正反向電阻值均異常偏小（接近短路），則說明該電容已嚴重漏電。
修復操作：使用熱風槍小心吹下?lián)p壞的貼片電容，更換為同規格（相同容值和耐壓值）的新電容。修復后花屏現象即可消失。
