一、故障點定位

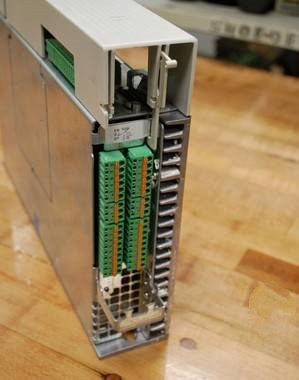

力士樂HCS01伺服驅動器 F8044 為編碼器通訊故障，是電機位置反饋鏈路異常觸發的停機報警。核心故障點集中在三處：
一是編碼器本體與線纜故障，編碼器內部元件老化、碼盤污染磨損，或通訊線纜斷線、屏蔽層破損、接頭針腳氧化虛焊；二是驅動器反饋接口故障，控制板編碼器接口芯片燒毀、濾波元件損壞，或接口電路虛焊、短路；三是電磁干擾與參數異常，現場強電磁干擾導致信號畸變，編碼器參數設置錯誤、通訊協議不匹配。
二、故障原因分析
F8044 報警多由硬件老化、環境干擾、參數失配引發。長期運行震動導致編碼器線纜接頭松動，粉塵油污侵入接頭造成接觸不良；生產現場動力電纜、變頻器產生強電磁輻射，干擾編碼器差分信號傳輸；設備高溫環境加速編碼器內部電子元件老化，碼盤磨損導致位置信號丟失；此外調試時誤設編碼器分辨率、通訊地址，或固件升級失敗，都會導致驅動器與編碼器通訊握手失敗，觸發 F8044 報警。
三、力士樂伺服驅動器維修處理角度
維修遵循先外后內、先軟后硬、先簡后繁的原則逐步排查。
首先斷電停機，檢查編碼器線纜，清理接頭灰塵氧化層，重新插拔緊固，更換破損、屏蔽失效的線纜；手動轉動電機軸，觀察編碼器信號是否穩定，排查碼盤污染、磨損問題。
其次檢查驅動器反饋接口，查看接口針腳有無彎曲、燒蝕，測量接口電路電壓與通訊信號，異常則檢修或更換控制板接口芯片。
然后優化現場環境，將編碼器線纜與動力電纜分開布線，遠離強干擾源，完善設備接地；核對編碼器參數，按銘牌設置分辨率、通訊協議，恢復出廠參數后重新配置。
若以上操作無效，采用替換法，依次更換編碼器、反饋線纜、控制板，鎖定故障部件維修或更換；維修后空載上電試運行，無報警再帶載測試。
結語
力士樂HCS01伺服驅動器F8044 故障核心是編碼器反饋通訊中斷，維修關鍵聚焦線纜連接、接口電路、電磁防護與參數匹配。日常運維定期檢查編碼器線纜與接頭、清理碼盤、規范布線，可有效降低此類故障發生率，保障伺服系統精準穩定運行。
