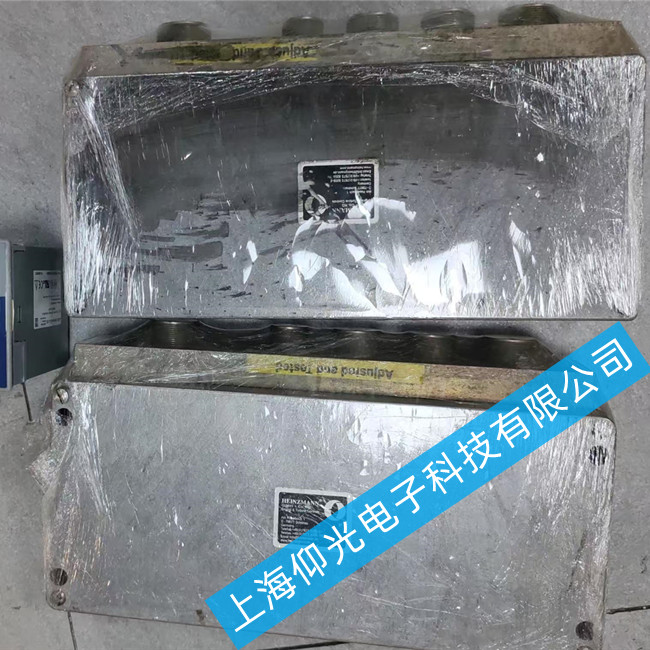

海茵茨曼控制器維修DC1801-04-DF輸出電壓低故障維修
海茵茨曼DC1801-04-DF控制器輸出電壓低故障，通常由電源輸入異常、負載過重、反饋回路故障或內部元件老化引起，需通過系統化排查定位問題根源并針對性修復。
一、常見故障原因及處理方法
輸入電源不穩定或偏低
表現：輸出電壓隨輸入波動，萬用表測量輸入端電壓低于標稱值（如DC 24V系統低于20V）。
處理：檢查前端供電電源是否正常，排查線路壓降或電源適配器故障，確保輸入電壓在允許范圍內。
負載過重或短路
表現：空載時輸出正常，帶載后電壓驟降；或控制器發熱明顯。
處理：斷開所有負載測試空載輸出，若恢復正常，則逐個接入負載排查異常支路；使用絕緣表檢測輸出端是否對地短路。
反饋電路異常（如光耦、分壓電阻）
表現：輸出電壓偏離設定值且不可調，PWM控制信號異常。
處理：檢查反饋回路中的精密分壓電阻是否阻值漂移，光耦是否老化；必要時更換并重新校準輸出。
PWM控制芯片或驅動電路故障
表現：無開關脈沖輸出，示波器檢測控制芯片無信號。
處理：檢查PWM芯片（如UC3844、TL494）供電是否正常，外圍啟動電路、定時元件是否損壞，必要時更換芯片。
輸出整流與濾波元件失效
表現：輸出紋波大、電壓偏低，電容鼓包或二極管擊穿。
處理：更換輸出端濾波電容（優先選用低ESR電解電容），檢測整流二極管是否開路或漏電。
內部開關管性能下降或損壞
表現：帶載能力差，MOSFET溫升過高。
處理：檢測開關管是否漏電或導通電阻增大，必要時更換原型號功率管，并檢查驅動波形是否正常。
二、安全維修建議流程
斷電操作：維修前務必切斷電源，等待至少5分鐘釋放儲能電容殘壓。
防靜電防護：佩戴防靜電手環，避免損壞敏感控制芯片。
優先外部排查：先查電源、負載、接線，再深入內部電路板檢測。
工具準備：建議使用萬用表、示波器、可調直流電源進行精準診斷。
